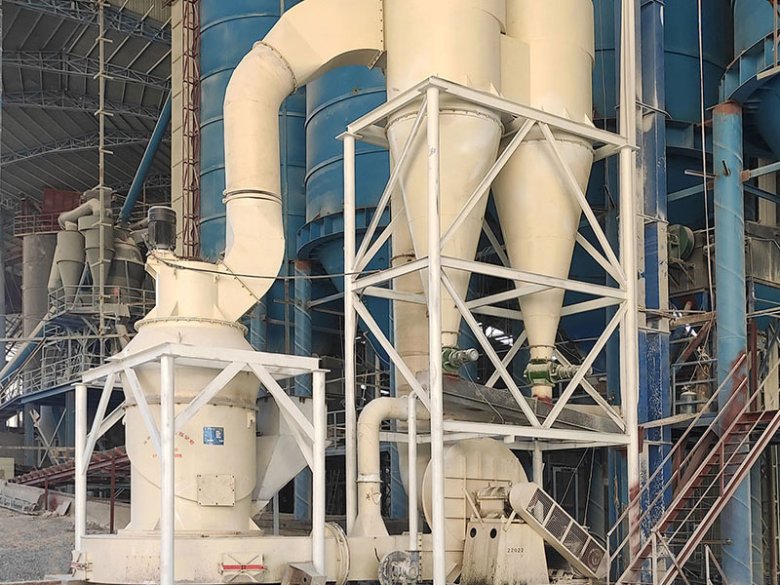

1. 磨辊与磨环(研磨核心部件)
磨辊:通常为3-5个,围绕主轴旋转,与磨环配合对物料进行碾压粉碎。材质多为高锰钢、合金钢或耐磨陶瓷,需定期检查磨损情况。
磨环:固定于主机底座,与磨辊形成研磨腔。磨损后需更换,否则影响成品细度。
2. 梅花架(主轴总成)
作用:支撑磨辊,带动其公转和自转,是传递动力的核心部件。
材质:高强度铸钢,需保证平衡性和耐用性。
3. 分级机(分析器)
作用:通过旋转的叶片将合格细粉分离,粗粉返回重磨。控制成品细度(通常80-325目,可调节转速)。
关键件:叶片、转子、减速电机,磨损会导致细度不均。
4. 铲刀(刮料装置)
作用:将物料铲起并送入磨辊与磨环之间,影响进料均匀性。
材质:耐磨合金,长期使用后需更换以避免进料不足。
5. 主机齿轮箱(传动系统)
作用:降低电机转速,传递扭矩至主轴。需定期检查润滑油和齿轮磨损。
6. 风机(风送系统)
作用:提供气流输送粉料至分级机,并配合除尘系统收集成品。风量影响产量和细度。
7. 旋风收集器与除尘器(成品收集)
旋风收集器:通过离心力分离气流中的粉料。
布袋除尘器/脉冲除尘器:过滤尾气,环保达标关键设备。
8. 减速机与电机(动力源)
减速机:匹配磨机转速,需定期维护。
电机:通常为Y系列异步电机,功率根据型号而定。
9. 润滑系统
作用:为磨辊轴承、齿轮箱等提供润滑,高温环境下需选用耐高温油脂。
10. 其他易损件
轴承:支撑磨辊和主轴,需密封防尘。
密封件:防止粉尘进入轴承或润滑油泄漏。
管道与阀门:风路系统密封性影响效率。
